Correia de malha metálica: tipos, aplicações e guia de seleção

Uma correia de malha metálica falha com mais frequência devido a uma incompatibilidade com o processo do que devido ao desgaste normal. Em um forno contínuo, a correia deve sobreviver à curva de temperatura, suportar as peças e manter sua geometria durante centenas de horas de operação. Se a correia estiver muito fraca, muito pesada ou muito aberta para a carga, você terá alongamento, problemas de rastreamento e tempo de inatividade não planejado. Se for compatível com o processo, ele funciona silenciosamente por muito tempo.

O problema é que a maioria dos compradores se concentra no preço por metro quadrado, em vez de na interação entre a construção da correia e o ciclo do forno. Essa interação determina se você substitui a correia a cada poucos meses ou a cada poucos anos. A escolha correta de uma correia de malha metálica começa com o forno e as peças, não com o preço de catálogo.

Este guia compara as principais construções de correias, explica como elas são usadas em sinterização, brasagem, tratamento térmico, secagem e congelamento rápido e explica os fatores práticos de seleção importantes antes de fazer um pedido.

Tipos de construção de correias de malha metálica e quando usá-las

As correias de malha metálica não são um produto único. A construção determina como a correia flexiona em torno dos rolos finais, quanta área aberta ela fornece e quanta carga ela pode suportar sem distorção. A maioria das correias industriais de malha metálica se enquadra em uma das três famílias de estruturas.

Cintos de malha de metal com trama balanceada

As tramas balanceadas usam fios espirais esquerdo e direito conectados por hastes transversais frisadas. Isto proporciona uma superfície plana e estável com boa permeabilidade ao ar. As correias de trama balanceada são a escolha padrão para fornos de sinterização, fornos de brasagem, linhas de recozimento e transportadores de secagem onde as peças precisam de exposição uniforme ao calor e onde a carga é relativamente leve e distribuída uniformemente.

Correias de malha metálica acionadas por corrente

As correias de malha de corrente adicionam correntes laterais ou bordas de corrente integradas à superfície tecida. A corrente proporciona um engate positivo com as rodas dentadas, o que evita deslizamentos e melhora o rastreamento em caminhos de transporte mais longos. Se a linha transportar componentes pesados, como peças forjadas automotivas ou peças densas de metalurgia do pó, uma construção acionada por corrente geralmente é a opção mais segura.

Elevador e correias de malha de elevação

As correias elevatórias são projetadas para transportadores inclinados e seções de elevação. Eles geralmente incorporam taliscas, proteções laterais ou recursos de superfície especiais que evitam que as peças deslizem para trás. Em oficinas de tratamento térmico, as correias de malha de elevador são comumente usadas para mover fixadores, rolamentos e pequenas peças usinadas entre os estágios do processo.

Aplicações de correias de malha metálica em processos de forno

Diferentes processos de forno criam diferentes demandas na correia. A mesma correia de malha metálica que funciona em um forno de secagem leve pode falhar rapidamente em um forno de brasagem com conjuntos pesados ​​de cobre e resíduos de fluxo agressivos. Adequar a correia ao processo é o cerne da tarefa de seleção.

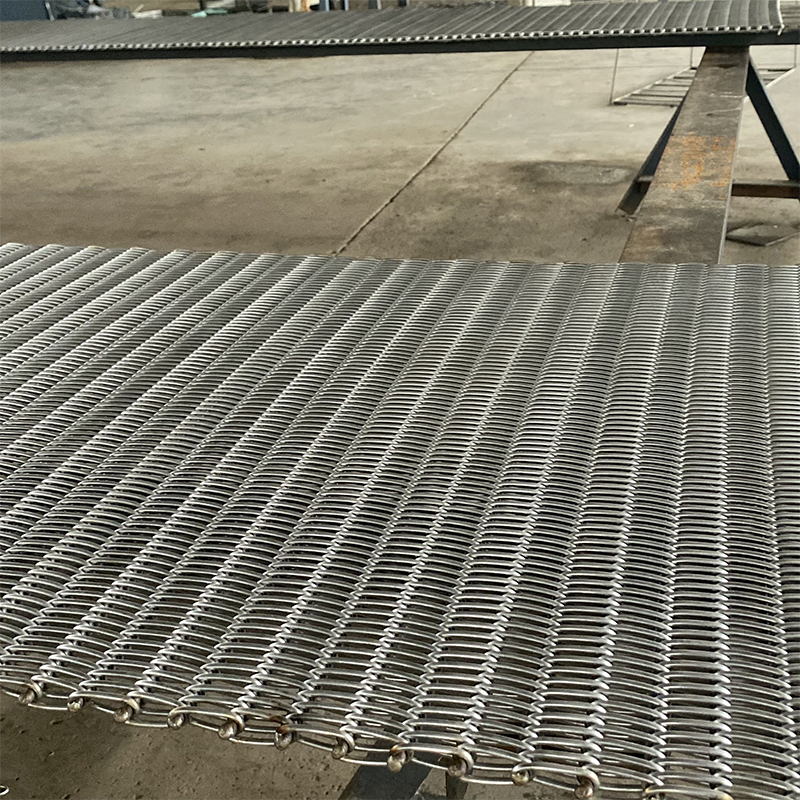

Correias de malha para forno de sinterização

A sinterização produz um fluxo contínuo de peças que se movem lentamente através de uma zona longa e aquecida. A correia de malha metálica que os suporta deve suportar o peso das peças, bem como a expansão térmica durante o aquecimento e o resfriamento. Linhas de metalurgia do pó, linhas de sinterização de cerâmica e linhas de sinterização de componentes eletrônicos dependem de correias que mantêm uma superfície estável para que as peças não se desloquem ou caiam através das aberturas da malha. Para peças automotivas de metalurgia do pó, a correia também deve tolerar cargas de alta densidade e ciclos de aquecimento repetidos. Fabricantes como Yangzhou Yafei oferecem produtos dedicados correias de malha para forno de sinterização de peças automotivas projetado em torno da estabilidade dimensional de peças metálicas densas.

Fornecedores de correia de malha de forno de sinterização de peças automotivas por atacado, fábrica - Yang Yangzhou Yafei Machinery Manufacturing Co., Ltd é fornecedor e fábrica de correia de malha de forno de sinterização de peças automotivas no atacado na China, de ... Ver Produto →

Correias de malha para forno de brasagem

Os fornos de brasagem expõem a correia transportadora a altas temperaturas, resíduos de ligas de brasagem e, no caso da brasagem de alumínio, uma atmosfera controlada que deve penetrar uniformemente em torno de cada junta. A correia deve permanecer plana porque mesmo uma ligeira variação na superfície pode alterar a forma como o fluxo molha a junta. Linhas de brasagem de alumínio para radiadores, condensadores e evaporadores automotivos são casos típicos em que a correia é selecionada para corresponder exatamente ao arranjo de fixação. Yafei correias de malha de forno de brasagem de alumínio cobrem diversos componentes de trocadores de calor, tornando-os um ponto de referência útil para compradores no setor de gerenciamento térmico automotivo.

Fornecedores de correia de malha de forno de brasagem de alumínio por atacado, fábrica - Yangzhou Yafei Yangzhou Yafei Machinery Manufacturing Co., Ltd é fornecedor e fábrica de correia de malha de forno de brasagem de alumínio no atacado na China, detalhes: ... Ver Produto →

Correias de malha para fornos de tratamento térmico

O processamento de têmpera, revenido, normalização, recozimento e brilho envolve aquecimento, resfriamento rápido ou condições de atmosfera controlada. Nos fornos de têmpera, a correia pode transportar rolamentos e fixadores através da câmara de aquecimento e depois liberá-los no meio de têmpera. No recozimento brilhante, a atmosfera protege o acabamento superficial das peças de aço inoxidável, portanto a correia não deve introduzir contaminação ou deixar marcas no produto. As correias de tratamento térmico tendem, portanto, a ser construções mais pesadas e mais resistentes ao calor, com qualidade de superfície consistente.

Correias de malha para processamento de alimentos

A secagem e o congelamento rápido não são processos de tratamento térmico em alta temperatura, mas criam riscos diferentes: umidade, produtos químicos de limpeza e oscilações de temperatura. Uma esteira de secagem de alimentos deve permitir a circulação de ar, mantendo os pequenos produtos estáveis ​​na superfície. As correias de congelamento rápido operam em baixas temperaturas, o que torna importante a flexibilidade e a resistência à fragilidade. Para processadores que lidam com salgadinhos, ervas, frutos do mar, carnes, frutas e vegetais, a superfície da esteira precisa ser fácil de limpar e dimensionalmente estável. Yafei correias transportadoras de secagem de alimentos fazem parte de uma linha mais ampla de correias de malha da indústria alimentícia que também inclui correias de congelamento rápido e correias transportadoras de linha de montagem.

Fornecedores por atacado de correia transportadora de secagem de alimentos, fábrica - Yangzhou Yafei Machiner Yangzhou Yafei Machinery Manufacturing Co., Ltd é fornecedor e fábrica de correia transportadora de secagem de alimentos no atacado na China, detalhes: A secagem de alimentos ... Ver Produto →

Como escolher uma correia de malha metálica: principais fatores de compra

Não existe uma fórmula única que se adapte a todos os pedidos de correias de malha metálica, mas existe uma ordem clara de decisões. Primeiro defina o ambiente do forno, depois a carga mecânica, depois a geometria da correia e, finalmente, a borda e o material da correia.

Temperatura e atmosfera de trabalho

A liga da correia deve suportar a temperatura máxima do forno, não apenas o ponto de ajuste, mas também os picos de calor radiante que ocorrem durante o ciclo do forno. Em fornos contínuos, a correia pode passar longos períodos dentro da zona aquecida e depois sair através de uma seção de resfriamento. A atmosfera é tão importante quanto a temperatura. Atmosferas oxidantes, redutoras ou contendo fluxo podem atacar a superfície da correia e reduzir sua vida útil se a liga não for selecionada para essa exposição específica. Correias de malha de aço inoxidável são comuns, mas o grau exato deve ser confirmado em relação ao ambiente real do forno.

Peso da carga e distribuição de carga

Cada componente da esteira acrescenta peso, e esse peso nem sempre é distribuído uniformemente. Peças densas, como componentes automotivos sinterizados ou fixadores de aço, criam pontos de tensão localizados na malha. Para cargas pesadas ou concentradas, é mais fácil justificar uma construção acionada por corrente ou uma trama mais apertada com um diâmetro de fio mais pesado. O erro clássico é selecionar uma correia com base na carga total por metro quadrado, ignorando como as peças são realmente colocadas. O carregamento irregular faz com que a correia se desloque para um lado, dobre ou estique assimetricamente.

Abertura de malha e suporte de peças

A abertura da malha deve ser pequena o suficiente para evitar a queda de peças pequenas, mas grande o suficiente para permitir que calor ou ar frio chegue às peças. Compactos de metalurgia do pó e cerâmica eletrônica podem exigir aberturas muito pequenas. Peças maiores com longos ciclos de forno podem utilizar construções mais abertas, o que reduz a massa térmica da própria correia. Se você estiver processando pequenos fixadores ou pellets, poderá ser necessária uma construção de camada dupla ou uma sobreposição adicional de malha fina.

Largura, comprimento e compatibilidade da roda dentada

A largura da correia deve corresponder à câmara do forno ou ao fluxo do produto através do transportador. Correias mais largas exigem melhor controle de rastreamento e sistemas de acionamento mais precisos. Para correias de malha de corrente, o passo da corrente deve estar alinhado com as rodas dentadas do forno. Comprar uma correia com base apenas na largura e no diâmetro do fio sem confirmar o arranjo da transmissão é um motivo comum para falha na instalação.

Tratamento de borda

As bordas da correia afetam o modo como a correia passa pelo forno. Bordas tecidas são padrão, mas bordas soldadas são preferidas quando há probabilidade de a correia se desgastar ou quando o forno tem folga apertada. Para transporte pesado, uma borda reforçada pode evitar o enrolamento da borda e prolongar a vida útil. Pergunte ao fabricante sobre as opções de arestas antes de finalizar a especificação.

Práticas de instalação e manutenção que prolongam a vida útil da correia

Uma correia de malha de metal instalada corretamente e mantida regularmente durará mais que aquela que é ignorada. A maioria dos problemas da correia não é causada pelo material da correia em si, mas pela forma como a correia é tensionada, alinhada e limpa.

Tensão e rastreamento

A tensão excessiva é a causa mais comum de falha prematura da correia. As correias de malha metálica esticam ligeiramente durante os primeiros ciclos de operação. A tensão deve ser ajustada de forma que a correia permaneça em contato positivo com o tambor de transmissão ou rodas dentadas, mas não tão apertada que as espirais travem e impeçam a flexão natural. Verificações semanais do alinhamento da correia ao longo do comprimento do forno detectarão o desalinhamento antes que ele atinja as bordas da correia.

Horários de limpeza

O fluxo de brasagem, resíduos de óleo e acúmulo de produtos alimentícios podem endurecer na superfície da correia e afetar seu movimento. O método de limpeza recomendado depende do contaminante. As correias de processamento de alimentos precisam de lavagem regular com detergentes neutros e enxágue completo. As correias de tratamento térmico podem exigir ciclos ocasionais de queima para remover depósitos de carbono. O objetivo é o mesmo: manter as juntas da malha em movimento livre.

Substituição planejada

Nenhum cinto de malha metálica dura para sempre. Os registros de rastreamento da espessura, alongamento e condição visual da correia ajudam você a planejar substituições durante períodos de manutenção programada, e não após uma pane de emergência. Para fornos contínuos que funcionam 24 horas por dia, manter uma correia sobressalente no local costuma ser a forma mais barata de seguro.

Fornecimento de correias de malha metálica: por que o fornecedor é importante

Selecionar a construção correta da correia é apenas metade da equação. A outra metade é se o fornecedor pode traduzir as condições do seu forno em uma correia que seja realmente construída para a aplicação. Um fornecedor generalista de correias pode vender tamanhos padrão, mas um fabricante com uma linha de produtos estruturada é mais fácil de avaliar. Yafei, um fabricante chinês com sede em Yangzhou, organiza sua linha de correias de malha metálica por tipo de forno, processo e peça de trabalho. Essa estrutura é útil porque força o comprador a pensar na correia nos mesmos termos que o fornecedor do forno: qual forno, qual processo, qual peça.

As categorias de produtos no site da Yafei abrangem correias para fornos de sinterização, correias para fornos de tratamento térmico, correias para fornos de brasagem, correias de malha de corrente e correias para a indústria alimentícia. As páginas de aplicação para brasagem, processamento de alimentos, tratamento térmico e metalurgia do pó refletem uma compreensão clara das condições do processo. Esse tipo de organização reduz o risco de encomendar uma correia genérica que não se adapta perfeitamente ao equipamento.

Recomendação final para sua decisão sobre correia de malha metálica

Comece com o processo, não com o preço. Documente a temperatura do forno, a atmosfera, o peso da peça, as dimensões da peça e a velocidade necessária do transportador. Em seguida, compare essas condições com as opções de construção da correia. Para linhas de brasagem e sinterização, utilize uma correia com experiência comprovada em processos nessas aplicações. Para cargas pesadas e transportadores longos, considere estruturas acionadas por corrente. Para processamento de alimentos, priorize a facilidade de limpeza e a operação estável em baixas temperaturas.

Trabalhe com um fornecedor que faça perguntas sobre seu forno e peças antes de cotar uma correia. Se um fornecedor falar apenas sobre diâmetro e preço do fio sem discutir temperatura, atmosfera e carga, a correia ainda poderá funcionar, mas não funcionará tanto quanto deveria. Uma correia de malha metálica é um componente durável quando selecionada de acordo com as condições reais de operação. O tempo gasto na especificação é pago dezenas de vezes em menos substituições e menos paradas não planejadas do forno.
