Projetando a vantagem térmica: maximizando o rendimento e a vida útil em correias de malha para fornos de brasagem

A brasagem em atmosfera controlada (CAB) e a união térmica de alto vácuo exigem precisão absoluta dos sistemas de transporte de materiais estruturais. Ao viajar através de zonas de pré-aquecimento, estágios de ativação de fluxo, etapas de fusão de ligas e células de resfriamento forçado, a correia de malha de arame contínua suporta a carga combinada de altas forças de tração mecânica e gradientes térmicos severos. Compreender os parâmetros de engenharia que governam o desgaste da correia de malha em alta temperatura, os mecanismos de deformação e o gerenciamento do ciclo de vida estrutural permite diretamente que operações industriais de alto rendimento evitem paradas inesperadas de produção e reduzam os custos operacionais gerais do ciclo de vida.

Fundações metalúrgicas de materiais de malha de alta temperatura

A seleção da composição fundamental da liga determina as limitações mecânicas fundamentais de uma correia de malha de forno de brasagem. Em sistemas que operam entre 600°C e 1150°C, os metais básicos típicos sofrem rapidamente transformações na rede cristalina atômica que diminuem as capacidades de carga mecânica. A engenharia de malha de alta temperatura depende inteiramente de superligas especializadas de ferro-níquel-cromo ou à base de níquel, projetadas para resistir ao deslizamento microscópico de grãos e à deformação física macroscópica.

O cromo forma a base da defesa contra oxidação. Quando exposto a um ambiente contendo oxigênio ou vestígios de umidade de água em temperaturas elevadas, o cromo migra instantaneamente para os limites externos do fio, formando uma camada microscópica e impermeável de óxido de cromo (Cr₂O₃). Esta barreira de óxido isola a matriz metálica subjacente de oxidação química adicional. Para perfil térmico contínuo acima de 950°C, o teor de cromo deve exceder 18% em peso para garantir que essa barreira protetora permaneça autocurativa quando o desgaste mecânico ou o estiramento estrutural criar rachaduras microscópicas na superfície.

O níquel trabalha sinergicamente com o cromo para transformar a estrutura básica de ferrita cúbica de corpo centrado (BCC) do ferro padrão em uma estrutura de austenita cúbica de face centrada (FCC) altamente estável. Esta matriz austenítica proporciona uma resistência muito maior à deformação plástica durante longos períodos de exposição. Além disso, altas concentrações de níquel protegem a correia contra reações destrutivas de carburação e nitretação causadas por lubrificantes orgânicos ou atmosferas protetoras específicas injetadas durante as etapas de brasagem de cobre ou prata.

Mecanismos de fluência e deformação em alta temperatura

Fluência é a deformação plástica lenta e contínua que ocorre quando uma correia de malha de arame opera sob uma carga mecânica constante em temperaturas acima de 40％ do seu ponto de fusão absoluto. Em fornos de brasagem contínua, a correia de malha está sujeita à tensão constante dos rolos de acionamento enquanto transporta densos trocadores de calor automotivos, gabinetes eletrônicos ou conjuntos de encanamento industrial. Ao longo de milhares de horas operacionais, esta tensão faz com que vazios estruturais se abram ao longo dos limites internos dos grãos.

A progressão da fluência passa por três fases distintas: deformação primária, secundária e terciária. Durante o estágio primário, o metal sofre endurecimento por deformação inicial. A fase secundária representa um estado estacionário longo e linear onde a taxa de deformação permanece constante. É dentro desta janela secundária que os engenheiros devem gerenciar a vida útil da correia. Uma vez iniciada a fluência terciária, as microfissuras se fundem em fraturas macroscópicas catastróficas ao longo da estrutura do fio, fazendo com que a correia se rompa inesperadamente sob tensão operacional nominal.

Configurações de trama e regras de seleção geométrica

O layout geométrico dos fios tecidos desempenha um papel igual ao da química do material na determinação das capacidades físicas de uma correia de malha de forno de brasagem. As tramas padrão não conseguem lidar com as tensões direcionais das operações de brasagem de carga pesada. As operações industriais devem combinar a geometria da trama com as necessidades térmicas e estruturais precisas dos componentes de seus produtos.

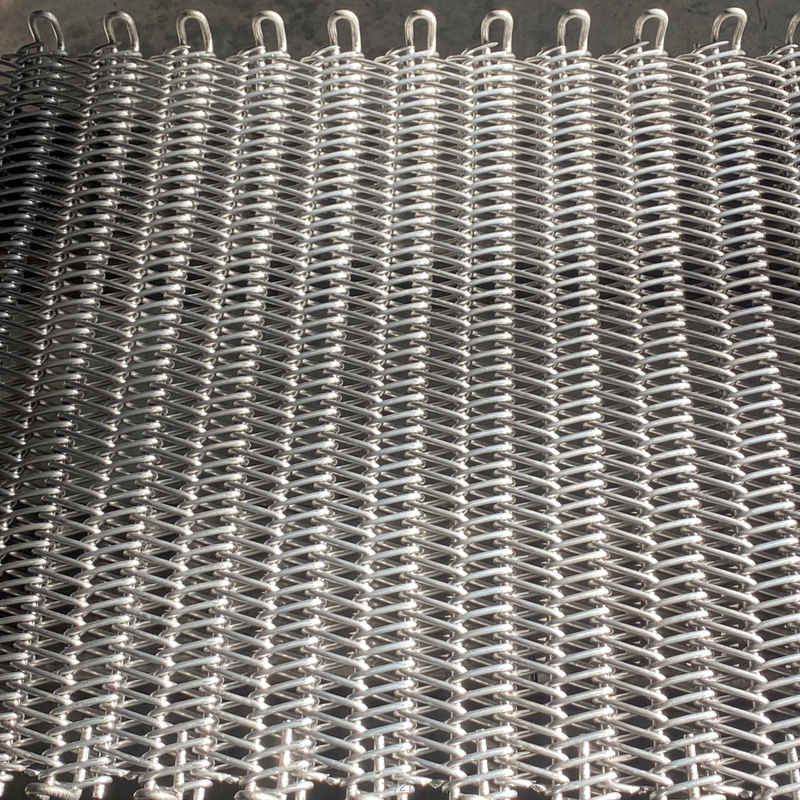

A configuração mais amplamente implementada para linhas de brasagem de alto rendimento é o projeto de trama balanceada. Uma trama balanceada consiste em espirais alternadas à esquerda e à direita unidas por bielas retas ou onduladas. Esta geometria alternada neutraliza completamente a tendência natural de uma correia espiral unidirecional de seguir lateralmente contra as paredes do forno. Ao contrabalançar internamente as forças de torque rotacional, a correia se desloca perfeitamente em linha reta sob diversas condições de tensão.

As tramas balanceadas compostas adicionam múltiplas espirais comprimidas e hastes cruzadas em uma montagem densa e aninhada. Isso produz uma superfície plana e fechada que fornece suporte denso para peças pequenas, ao mesmo tempo que oferece uma massa térmica espessa. Embora as tramas compostas evitem que pequenos componentes ou pré-formas de brasagem se inclinem ou caiam através das aberturas da malha, elas exigem significativamente mais energia para aquecer e resfriar, alterando os requisitos de perfil térmico do sistema geral do forno.

• Trama Balanceada Padrão: Espirais direcionais alternadas ligadas por hastes frisadas. Fornece excelente circulação de gás, rápida equalização térmica e rastreamento confiável para linhas genéricas de tratamento térmico.
• Tecido Duplo Equilibrado: Apresenta pares de espirais interligados para aumentar a resistência à tração e a capacidade de carga sem exigir bitolas de fio mais grossas que reduzem a flexibilidade da correia.
• Trama Balanceada Composta (Trama de Cordão): Configuração extremamente apertada e densa com fios aninhados. Ideal para pequenos componentes médicos ou pinos eletrônicos, mas possui maior inércia térmica.
• Tecido reforçado com haste: Hastes de reforço retas são inseridas através das interseções espirais para aumentar a resistência ao alongamento em alta temperatura, permitindo cargas de maior peso por metro quadrado.

Interações Atmosféricas e Patologias de Degradação Química

As correias de malha do forno de brasagem não operam em vácuos isolados; eles interagem continuamente com ambientes precisos de processamento gasoso. A brasagem em atmosfera controlada frequentemente depende de nitrogênio, amônia craqueada (misturas de hidrogênio-nitrogênio), gás exotérmico ou hidrogênio de alta pureza para remover óxidos superficiais das peças que estão sendo unidas. Estas composições químicas gasosas podem desencadear mecanismos agressivos de deterioração se não forem monitoradas cuidadosamente.

A podridão verde é uma condição destrutiva que afeta ligas com alto teor de níquel-cromo quando operam com baixo teor de oxigênio, reduzindo atmosferas contendo carbono ou nitrogênio. Se traços de oxigênio estiverem presentes junto com o carbono, o cromo reage internamente para formar carbonetos de cromo ao longo dos limites dos grãos, em vez de formar uma camada de óxido superficial protetora e útil. Isso deixa para trás uma matriz de níquel com coloração verde e sem cromo, que carece de resistência mecânica. A tela de arame torna-se altamente frágil e pode desmoronar sob leves cargas mecânicas.

A carburação representa um vetor de degradação alternativo. Nas linhas de brasagem de cobre, onde as peças podem apresentar vestígios de óleos de estampagem, o calor do alto forno quebra esses hidrocarbonetos, liberando átomos de carbono livres. Esses átomos se difundem diretamente na correia de malha de arame quente, ligando-se a elementos de liga internos para formar carbonetos duros e quebradiços. Esta rede de metal duro reduz a ductilidade do fio, tornando-o suscetível a rachaduras repentinas por fadiga ao percorrer as regiões mais frias da linha de processamento.

Fadiga Térmica de Processos Cíclicos de Aquecimento e Resfriamento

Enquanto os fornos contínuos se esforçam para manter temperaturas constantes, a própria correia de malha sofre cargas térmicas cíclicas agressivas. À medida que um segmento específico da correia sai da zona de brasagem de 1.050°C e entra nas seções de resfriamento forçado ou com camisa de água, ele sofre graves quedas de temperatura localizadas. Essa expansão e contração cíclicas geram tensões térmicas internas que podem exceder o limite de escoamento do material.

O mecanismo central da fadiga térmica envolve microdeformações localizadas. A superfície externa de um fio esfria e contrai muito mais rápido que seu núcleo interno. Isso cria fortes forças de tensão na camada externa do fio, enquanto o núcleo interno sofre forças de compressão. Ao longo de centenas de viagens de ida e volta através do circuito do forno, essas tensões cíclicas opostas desencadeiam rachaduras microscópicas que começam na superfície e migram para dentro até que o fio se rompa completamente.

Para reduzir os danos por fadiga térmica, os projetos de transportadores de fornos devem evitar transições de resfriamento abruptas e não blindadas. A incorporação de zonas de transição isoladas entre a câmara de aquecimento principal e os jatos de resfriamento rápido reduz a taxa de choque térmico. A escolha de ligas com baixos coeficientes de expansão térmica e alta condutividade térmica ajuda a equalizar rapidamente as temperaturas internas dos fios, amortecendo com segurança as forças internas de microdeformação.

Engenharia de Drive e Otimização de Tensão Mecânica

Até mesmo a correia de malha de superliga da mais alta qualidade falhará prematuramente se o sistema de acionamento mecânico for projetado incorretamente ou estiver desalinhado. O objetivo principal da engenharia de acionamento é manter a tensão operacional mais baixa possível, necessária para mover suavemente a correia e sua carga útil. A tensão excessiva acelera diretamente as taxas de fluência, encurtando rapidamente a vida útil operacional do conjunto.

Os sistemas de acionamento por fricção utilizam grandes tambores de aço revestidos de borracha ou usinados com precisão para mover a correia por meio do atrito superficial. Essas configurações exigem um equilíbrio preciso entre a tensão do contrapeso no lado frouxo e a força de tração no lado acionador. Se o contrapeso for muito leve, o tambor de acionamento escorrega, causando intenso aquecimento por atrito e desgaste abrasivo localizado na malha. Se o contrapeso for muito pesado, a tensão de base aumenta em todo o circuito do forno, empurrando a correia de malha de arame para mais perto do seu limite de fluência terciário.

Os sistemas de acionamento positivo usam rodas dentadas especializadas que engatam diretamente nas bordas reforçadas da corrente fixadas nas laterais da correia de malha. Este projeto elimina completamente o deslizamento por fricção e permite configurações de correias largas sob cargas pesadas. No entanto, se os trilhos da corrente nos lados esquerdo e direito ficarem ligeiramente desalinhados devido à expansão térmica irregular dentro do forno, as hastes transversais irão torcer e inclinar, causando emperramento mecânico severo e rasgos estruturais ao longo das bordas da correia.

Protocolos práticos de extensão de vida e manutenção preditiva

Estender a vida útil operacional de uma correia de malha de forno de brasagem requer uma estratégia de manutenção estruturada e em vários níveis que substitua o gerenciamento reativo de crises por procedimentos proativos e orientados por dados. Como os danos aos fios causados ​​por altas temperaturas se acumulam continuamente, o rastreamento regular e as inspeções físicas são vitais para garantir a disponibilidade contínua da produção.

Uma prática fundamental de manutenção envolve monitorar o alongamento cumulativo da correia ao longo do tempo. Os técnicos devem estabelecer pontos fixos de medição de linha de base fora do forno e registrar o trecho total durante as paradas semanais. Uma correia saudável exibe uma taxa de estiramento linear e previsível durante sua fase de fluência secundária. Um aumento acentuado e repentino no alongamento indica que o material entrou em seu estágio terciário de fluência, sinalizando que uma correia de substituição deve ser agendada imediatamente para evitar uma falha catastrófica durante a operação.

A emenda e o reparo de seções danificadas representam um método eficaz para maximizar com segurança o uso total do ciclo de vida da correia. Quando uma zona localizada da correia sofre danos devido à queda acidental de uma peça ou ao impacto de uma chama localizada, cortar as espirais distorcidas e tecer uma nova seção de fio correspondente restaura a integridade estrutural. É fundamental que o fio de reparo compartilhe o lote metalúrgico e o diâmetro do fio exatos da correia original. A mistura de diferentes graus de liga ou tamanhos de fio introduz pontos de expansão térmica irregulares, que podem rapidamente desencadear graves problemas de rastreamento e rachaduras aceleradas sob carga.

Referências

Comitê do Manual Internacional ASM. (2020). Manual ASM, Volume 1: Propriedades e Seleção: Ferros, Aços e Ligas de Alto Desempenho . ASM Internacional.
Reed, RC (2008). As Superligas: Fundamentos e Aplicações . Imprensa da Universidade de Cambridge.
Lai, GY (2007). Corrosão em alta temperatura e aplicações de materiais . ASM Internacional.
Schmid, SR e Kalpakjian, S. (2018). Engenharia e Tecnologia de Manufatura (8ª Edição) . Pearson.
